噴塑作為一種金屬表面處理工藝，與油漆工藝比較：
① 生產(chǎn)過程對環(huán)境無污染，對人體無毒害；
②操作簡潔，對工人工藝要求低；
③成本低于同效果的噴漆工藝；
④涂層附著力強，耐腐抗摔能力高。
基于此，越來越多的公司和產(chǎn)品挑選了靜電噴塑工藝。
1 靜電噴塑的作業(yè)原理和工序
樂清噴塑的靜電噴塑工藝原理是：靜電產(chǎn)生器產(chǎn)生負高壓(10 kV左右)，利用電暈放電現(xiàn)象使粉末涂料或稱塑粉吸附在金屬工件上，粉末涂料由供粉系統(tǒng)借壓縮空氣產(chǎn)生的力將其送人噴槍，在噴槍前端加有高壓靜電產(chǎn)生器產(chǎn)生的負高壓。
由于電暈放電，在其鄰近產(chǎn)生密布的電荷，粉末由槍嘴噴出時，構(gòu)成帶電涂料粒子。它受靜電力的效果，被吸附到金屬工件上，通過加熱使粉末熔融，并自然冷卻固化，在工件表面構(gòu)成堅硬的薄膜涂層。
為了使塑粉可以吸附在金屬表面上，必須先對表面進行處理，除油一水洗一酸洗一水洗一表調(diào)一磷化一水洗一單調(diào)O在此過程中，同時進行鍋爐蒸汽加熱，節(jié)省了磷化時間；在單調(diào)池中參加熱吹電扇，加快了單調(diào)速度。靜電噴塑后，掛件隨流水線進入電烘箱。跟著燃油價格的逐步攀升，電加熱系統(tǒng)開端凸顯優(yōu)勢，同樣發(fā)熱量的加熱系統(tǒng)，電加熱系統(tǒng)的運轉(zhuǎn)耗費比燃油的要低很多，而且燃油易揮發(fā)、不安全，所以，電加熱系統(tǒng)也成為首選的加熱方法，加熱到預(yù)訂溫度(依據(jù)產(chǎn)品厚度巨細，一般在200℃左右)，并保溫15～30 min，使之熔化、流平、固化，開爐取出冷卻即可得到制品。
2 噴塑件表面效果的檢驗
待溫度降下后，零件打包時按規(guī)程檢驗，依據(jù)產(chǎn)品特陸，檢驗要求如下：
①慣例產(chǎn)品或新改型的噴塑噴漆產(chǎn)品要契合訂單色板要求，無明顯色差。
②外觀選用目測法。用正常的或通過糾正的視力，在室內(nèi)40 W 日光燈下，眼睛與試板間隔30 cm左右，在120。一140。間進行檢驗。（樂清噴塑）
③ 噴涂的色彩應(yīng)契合訂單色板的要求，并與其根底一致，噴涂后的產(chǎn)品表面色澤均勻，目測沒有明顯色差。
④噴涂層的厚度應(yīng)在60—120 m，噴涂厚薄均勻，附著力強。
⑤ 產(chǎn)品表面不允許有墜落、露底、流掛、針孑L、桔皮、碰傷、成片擦傷、變形和生銹等現(xiàn)象產(chǎn)生，應(yīng)平坦，無邊角翹起、折彎現(xiàn)象，均應(yīng)保持清潔，無污漬、油漬等影響外觀的任何污物，也不允許有遺留的白色痕跡。
⑥噴涂產(chǎn)品表面不能有逾越0．2 mmx 10 mm的劃傷，且劃傷不能過深，不能漏出底板，產(chǎn)品表面不能有成片的劃痕，允許松散或少數(shù)的劃痕存在。
⑦產(chǎn)品表面不能有成片的塑粉小顆粒、絲印油墨點、凹坑、凸塊和凸出的痕跡或流掛痕跡，也不允許松散和少數(shù)顆粒存在。

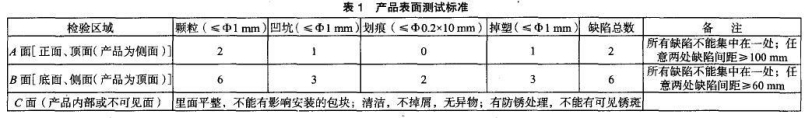

具體情況詳見表1
⑧硬度檢驗。鉛筆選用Mitsubishi“UNI”類型，呈45。角，檢驗長度需逾越25 mm，硬度需高于2H。需用制品進行檢驗，檢驗5條，表面不得有刮痕才算合格。
⑨抽檢方案。按GB 2828抽樣方案進行檢驗，一般選用檢查水平為II，AQL=2．5的施行檢驗，如果有特殊要求應(yīng)全檢。（樂清噴塑）
附著力檢驗運用的劃線器，選用由碳鎢合金材料制成的標(biāo)準(zhǔn)百格刀；膠帶用3M 600號，2 cm寬膠帶(在45。方向拉一次檢驗)，附著力應(yīng)達到GB 9286規(guī)則的二級要求。
具體情況如表2所示
3 不良品的褪塑處理
對檢驗不合格的產(chǎn)品進行處理。褪塑是對不合格件的噴塑進行退除。現(xiàn)在，我國的褪塑方法有兩種：
①焚燒褪塑法。此法耗能大、成本高、環(huán)境污染嚴(yán)峻，而且對零件自身有影響，會變形乃至影響其運用功用。
②化學(xué)褪塑法。此法工藝?yán)暇殹?/span>成本低。
將不合格的噴塑件依次掛好，件與件之間的間隔為10 mill左右，讓褪塑液悉數(shù)浸沒噴塑件。準(zhǔn)備作業(yè)做好后，加熱溶液，當(dāng)溫度達到130℃時，恒溫2 h。此刻，塑層褪除，取出零件，未褪除干凈的零件在強酸下酸洗。在加熱的條件下褪塑，操作時要十分當(dāng)心。（樂清噴塑）
上一篇：溫州噴塑的流程與要領(lǐng)
